Basic Lights of Shader

Last Update: 2011/01/16 17:31+08

Intro

這篇是介紹Light
Demo是自製 WebGL 的常用/預設Shader。
如果你是用Visual Studio, IntelliSense可以Work.
>Download Demo
代碼在 glShader.js 裡


之前都是以達成目標為主，反倒是忽略了基礎得紮穩點。
前陣子去面試考題要說明 3 種 Light 和演算法
一紙筆, 才發現一時寫不出來(=_=a.
這次學 WebGL 就給它認真的來記一次，順便寫個筆記。

Content

光線..量 = 環境光 + 散射光 + 鏡射光
Light Weight = A(mbient) + D(iffuse) + S(pecular);

為了方便調整，我就全給它加了個係數-Intensity
Light = A_Color * A_Intensity
　　　+ D_Color * D_Intensity * D
　　　+ S_Color * S_Intensity * S;
(好像是從哪學來的)


◆ A_Color;
指整體環境的光，就是基本光的強度
沒有其它計算XD

再來是 D 和 S ，請看下圖

上圖是a來自Wiki :)

◆ D = Normal(法線) ． Ligtht Direction(光線方向);

內積(dot)： A．B = |A| * |B| * Cosθ
有個重要的意義，只要除以|B| 就等於 A 在 B 的分向量長度
除以|A| = B 在 A 的分向量長度
因此，長度為 1 的話就不用除了:)
所以 D = 光線 在 法線的分向量長度(強度)
也就是光線 對 這個平面提供多少 Light Weight (光量?)


◆ S = (ViewDir ． Reflection) ^ n 次方;
ViewDir = 視點方向
Reflection = 鏡射方向
鏡射就是，站對位置，射對方向，就會被刺到的光
即然要站對位置，就要有 眼晴(eye position) - 反射點 = ViewDir
射對方向 就該有 鏡射方向
所以 S = 鏡射光線 在 視點 的分向量長度(強度) , 的 n 次方

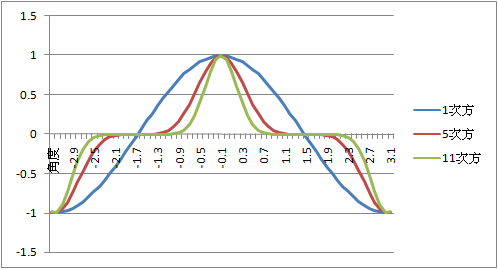

至於 n 次方的原因，請看下圖
次方越大，對於 角度0 (中間) 和其它角度的差異就越大
而鏡射是越靠近鏡射線，刺眼的程度會極快速增加



有空再記錄實作過程
就醬 :)
