WebGL - Other

Last Update: 2010/12/28 10:24+08
WebGL other (雜項、未整理)


=======================================

Restriction of image size:
Texture 的 width / height, 限制必須為 2 的次方
參閱WebGL and OpenGL Differences



=======================================

Xna Test

Last Update: 2010/10/19



Xna 的一些試作
物件選取/操作、粒子系統、選單等等

---

Fluid Fire

流體火焰
Last Update: 2010/11/24 20:30+08

Preface

這是不是貼圖唷, 是算出來的.
結合流體力學、熱力學、Volume Render & Cuda
共使用 125k (50^3) 個格點

影片上傳後的品質好像變差了，還在找怎樣編碼比較好
燃燒、閃燃

不能再做其它介紹了，前公司似乎有什麼合作案^︿^

---

Painting on Mesh

Last Update: 2010/12/18 12:45+08

Intro

上面的影片是用 DirectX 完成的
配合一些基本的向量概念

步驟大致分為

◆ Step1
以滑鼠投影到3D空間的射線與Mesh構成之平面(Plane)
求得滑鼠點擊到的位置(N)
這就不贅述了


◆ Step2
求得 N 在 Mesh 上之 UV 貼圖座標

如下圖所示
PAB為構成Mesh之三頂點


我們在 Step1 中會求得滑鼠射線在平面上的交點
沒有交點自然就沒有 Step2
因此，若 PA 與 PB 不為平行線
就存在著


在三維空間表示成

我們只要求解 變數 a、b

在得知了 a、b ，我們可以求得 UV貼圖座標，例如





還有個問題，請看下圖，是由 0 <= a、b <= 1，所構成之平面

很明顯的，我們的Mesh僅只佔了一半的面積
從上圖也可以看出

解出 c、d
只要滿足 0 <= a、b、c <= 1 就表示在Mesh所構成的三角形裡
d 怎樣的無所謂，看上圖，當 a、b、c 都被限制住的話，d 也跑不掉。

參考

自己(雖然可能不是什麼好物。＿。)

---

About Me

Last Update: 2010/11/24 10:35+08

認證===

SCJP


SCWCD



MCTS


.Net Framework3.5, Asp.net Application

作品集===

Graphics

彈性形變：以頂點(Vertex)操作達成之形變效果

Painting on Mesh：在Mesh上繪圖

Fluid Fire: 結合 流體力學、熱力學、Volume Render & Cuda

Xna Test：一些試作(物件選取/操作、粒子系統、選單等等...)

---

彈性形變(計算機圖學)

這是基於彈性及對頂點的操作而進行的變形
為了避免大量的運算，省略了點與點之間的連接作用
而改為令所有點都參考質量中心點而作用
進而達成娛樂或遊戲所需的效果。








參考：
Matthias Müller-Fischer の Meshless Deformations Based on Shape Matching

---

動態掛載 DLL & 調用 Method

Dynamically mount DLL (Assembly) & invoke method
Last Update: 2010/10/17 00:23

Intro

using System.Reflection;//Assembly, MethodInfo
using System.IO;//File

...

String dllPath = @"N:\Common.dll";
String typeName = "Common.Class1";
String methodName = "GetVersion";

Assembly assembly = Assembly.Load(
File.ReadAllBytes(dllPath));
//載入DLL, ReadAllBytes 是避免 Lock 實體檔案

Object obj = assembly.CreateInstance(typeName);
//創建物件實體

MethodInfo method = obj.GetType()
.GetMethod(methodName);
//取得Method資訊

Console.WriteLine(method.Invoke(obj, new Object[] { }));

這算是最簡單的方式唄
不過有個很嚴重的缺點
它無法卸載DLL(Assembly)(參閱 這裡)
你可以開啟工作管理員來檢視
每次執行都會增加一些記憶體

所以我就使用 AppDomain 來加載DLL
就能用 AppDomain.Unload 來卸載

Implementation

試作範例下載

現在有 3 個專案

◆ DynMountDll : 主執行

◆ DynMountDll.TestLib : 被掛載之DLL

◆ DynMountDllLib : interface或稱它為協定吧(WCF好像稱為Contract)，被上述兩個專案所參照。




OK, 主要是這個函式
它就是負責掛載Assembly、調用Method、再卸載Assembly(AppDomain)
這幾行，應該滿好理解的

void MountDllInvokeMethod(String dllPath
, String typeName, String methodName)
{
AppDomain myAppDomain = null;
try
{
FileInfo fi = new FileInfo(dllPath);

AppDomainSetup setup = new AppDomainSetup();
setup.ApplicationBase = AppDomain.CurrentDomain.BaseDirectory;
setup.ApplicationName = "DynMountDll";

myAppDomain = AppDomain.CreateDomain(
"AppDomain01", null, setup);


DynMountDllLib.IBaseLoader obj =
(DynMountDllLib.IBaseLoader)
myAppDomain.CreateInstanceFromAndUnwrap(
fi.FullName, typeName);

MessageShow(obj.InvokeMethod(methodName, new Object[] { }));
}
finally
{
if (myAppDomain != null)
{ AppDomain.Unload(myAppDomain); }
}

}

我在試作過程遇到的其它問題大致如下

● AppDoman 間的傳遞物件 必須 Serializable 或是 繼承 MarshalByRefObject


● 主要的 AppDomain 並不認識 新的AppDomain 加載的 Assembly
因此，協定(interface)是必要的
AppDomain 和 Assembly 的關係可以參考下圖





順道一提
我這邊的協定只有一個函式 InvokeMethod
它是用來呼叫其它函式的
等於是提供一個進入點(Entry Point)
主要是因為 同組件、不同版本
可能會出現協定中不存在的函式

---

iPhone-Cocos2d CCSprite Custom Touch Event

CCSprite 自定義觸控事件
Last Update: 2010/07/26 22:31

簡介

我們常用的那個 HelloWorldScene, 是繼承 CCLayer
它是可以註冊觸控事件 (ccTouchBegan...)
如果 CCSprite 本身有自動執行的行為, 並非與場景的互動
或是為了從場景獨立出來, or anything...
同樣的可以為 CCSprite 註冊

前置

環境：
XCode 3.2
Simulator 3.1.3
Cocos2d 0.99.4

準備工作：None

這裡有＜主要的程式檔＞可以載, 也可依下步驟完成

實作

繼承CCSprite

新增一個類別來繼承CCSprite
咱們要覆寫 onEnter 及 onExit 來註冊和取消觸控事件
因此咱們的 h 檔像這樣

@interface MySprite : CCSprite < CCTargetedTouchDelegate > {
 CCLabel *label;
}
@property (nonatomic, retain) CCLabel *label;
@end

這裡的 label 是在觸控事件發生時顯示文字給我們看
CCTargetedTouchDelegate 是實作觸控事件的協定

註冊/取消觸控事件

我們來到 mm檔

- (void)onEnter{
 [[CCTouchDispatcher sharedDispatcher] addTargetedDelegate:self priority:1 swallowsTouches:NO];
 [super onEnter];
}

- (void)onExit{
 [[CCTouchDispatcher sharedDispatcher] removeDelegate:self];
 [super onExit];
}

注意下 swallowsTouches:no 以及 priority:1
如果你把優先權設的比場景所屬的觸控事件還高
又把 swallowsTouches 設成 Yes
那你的 CCSprite 就會把觸控事件偷偷吃掉, 不告訴你的場景

觸控事件

還是在同一個 mm檔

- (CGRect)rect{
 CGSize s = [self boundingBox].size;
 return CGRectMake(-s.width / 2, -s.height / 2, s.width, s.height);
}
- (BOOL)containsTouchLocation:(UITouch *)touch{
 return CGRectContainsPoint(self.rect, [self convertTouchToNodeSpaceAR:touch]);
}

上列程式, 這是為了判定是否點擊到的函式

- (BOOL)ccTouchBegan:(UITouch *)touch withEvent:(UIEvent *)event{
 if([self containsTouchLocation : touch]){
  [self->label setString:@"Dont touch me"];
 }
 return YES;
}
- (void)ccTouchEnded:(UITouch *)touch withEvent:(UIEvent *)event{
 if([self containsTouchLocation : touch]){
  [self->label setString:@" "];
 }
}

這就是我們實作觸控事件的地方

加入場景

在我們最常用的 HelloWorldScene 裡 init 函式 的 if 區段
用下述代碼覆寫

CCLabel* label = [CCLabel labelWithString:@"Hello World" fontName:@"Marker Felt" fontSize:64];
CGSize size = [[CCDirector sharedDirector] winSize];
label.position =  ccp( size.width /2 , size.height/2 + 100);
[self addChild: label];


MySprite *sprite = [MySprite spriteWithFile:@"img.png"];
sprite.label = label;
sprite.position = ccp(size.width/2, 100);
[self addChild:sprite];

只是在原本的Hello World
加入 已繼承 CCSprite 的 MySprite
記得把你的圖檔放進專案裡, 順便調整一下位置
還有引入 MySprite.h 標頭檔

The End...

---

Cocoa-libxml2 print xmlDocPtr

印出 xmlDocPtr 指向的文件內容
Last Update: 2010/07/26 11:16

xmlChar *buffer = NULL;
int size = 0;
xmlDocDumpMemoryEnc(yourXmlDocPtr, &buffer, &size, "utf-8");

NSLog(@"Xml Data: %@", [NSString stringWithCString:(char*)buffer encoding:NSUTF8StringEncoding]);

free(buffer);
buffer = NULL;

Cocoa-Other

NSString

NSString 2 char
const char* cString = [nsStringObj cStringUsingEncoding:ASCIIEncoding];
[nsStringObj UTF8String];


char 2 NSString by encoding
[NSString stringWithCString:temp encoding:NSUTF8StringEncoding];


Join string array to single string
NSArray * stuff = /* ... */;
NSString * combinedStuff = [stuff componentsJoinedByString:@"separator"];
and inverse by [NSString componentsSeparatedByString:]


=========================================

exist file
BOOL fileExists = [[NSFileManager defaultManager] fileExistsAtPath:somePath];


=========================================

是否有相交
CGRectIntersection


=========================================

亂數
srand(time(NULL));random();
arc4random


=========================================

typeof
if(typeof([ErrorIDQuestion alloc])==typeof(question))
f( [[myObject className] isEqual: @"NSString"])

Cocoa-libxml2 install

Cocoa-libxml2安裝
Last Update: 2010/07/22 14:56

實作

Step1. 加入Framework

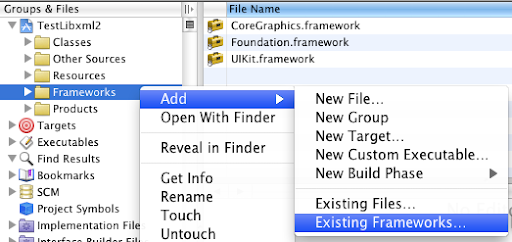

在專案的Framework目錄按右鍵 -> Add -> Existing Frameworks...



找到 libxml2. -> Add

Step2. 引入標頭檔

專案右鍵 ﹣＞GetInfo -> Build頁籤
在 Header Search Paths 或 User Header Search Paths 添加 /usr/include/libxml2
Cocos2d 的 Box2d 似乎只能加在 User Header Search Paths, 不知為何 !?

參考

http://welcome.totheinter.net/2008/03/11/adding-the-libxml-framework-to-your-iphone-app/

Cocoa-Invoking function

Cocoa-調用函式
Last Update: 2010/07/19 16:35


使用NSObject 的 performSelector 來調用函式
SEL 是一個指標結構，用來儲存函式指標

typedef struct {
int code;
NSString *message;
}PassingData;

- (void)invokedMethod : (id)sender : (PassingData*)msg{
NSLog(@"%d : %@", msg->code, msg->message);
}

- (void)execInvoke : (id)sender : (SEL)method{
PassingData *pd = malloc(sizeof(PassingData));
pd->code = 3;
pd->message = @"QWERT";
[sender performSelector:method withObject:sender withObject:(id)pd];
free(pd);
}

- (void)applicationDidFinishLaunching:(NSNotification *)aNotification {
// Insert code here to initialize your application
[self execInvoke:self :@selector(invokedMethod::)];
}

iPhone-Cocos2d Progress/Health Bar

iPhone - Cocos2d 進度 / 血量 條
Last Update: 2010/07/14 21:18

前置

環境:
XCode 3.2.2
Compile: Simulator 3.1.3-Debug
iPhone SDK 4.0
Cocos2d 0.99.4

準備工作:
外框及內部圖片

實作

新增Cocos2d專案以後
將圖片加入Resource

我們將用 CCProgressTimer 來做進度 / 血量 條
把下列程式覆寫在 init 函式裡的 if 區段

CCSprite *spriteBorder = [CCSprite spriteWithFile:@"hp_border.png"];
spriteBorder.position = ccp(150,150);
[self addChild:spriteBorder];

先放個外框

CCProgressTimer *spriteBar = [CCProgressTimer progressWithFile:@"hp_bar.png"];
spriteBar.type = kCCProgressTimerTypeHorizontalBarLR;
[spriteBorder addChild:spriteBar];
[spriteBar setAnchorPoint:ccp(0,0)];

.type 選擇水平從左到右
將 Bar 加入外框的子節點
並將它 "Anchor" 在(0, 0)的位置
這樣省了計算外框和 Bar 的關係位置

spriteBar.percentage = 80;
CCAction *action = [CCProgressTo actionWithDuration:1 percent:1];
[spriteBar runAction:action];

2 種方式變更計量
直接設定 以及 CCProgressTo (action)

---

iPhone-Cocos2d Animation Frame 2

iPhone-Cocos2d 動畫 (連續圖片播放) part.2
Last Update: 2010/07/14 20:43

前置

環境:
XCode 3.2.2
Cocos2d 0.99.4

準備工作:
連續圖片

步驟

新增Cocos2d專案
將圖片直接加入Resource
將 init 函式裡的 Code 用下列程式碼代換
滿淺顯易懂的, 就不說明了

if( (self=[super init] )) {


  CCSprite *mySprite = [[CCSprite alloc] initWithFile:@"fox_0001.png"];
  CCSprite *mySprite2 = [[CCSprite alloc] initWithFile:@"fox_0001.png"];


  CCAnimation *walk = [[CCAnimation alloc] initWithName:@"walk" delay:0.1];
  for(int i=1;i<=10;i++){
   [walk addFrameWithFilename:[NSString stringWithFormat:@"fox_%04d.png", i]];
  }


  [mySprite addAnimation:walk];
  [mySprite2 addAnimation:walk];

  //[mySprite setDisplayFrame:@"walk" index:0];
  //[mySprite setDisplayFrame:@"walk" index:1];

  CCAction *action = [CCRepeatForever actionWithAction:[CCAnimate actionWithAnimation:walk restoreOriginalFrame:NO]];
  CCAction *action2 = [CCAnimate actionWithAnimation:walk restoreOriginalFrame:NO];
  [mySprite runAction:action];
  [mySprite2 runAction:action2];


  mySprite.position = ccp(150,150);
  mySprite2.position = ccp(300,150);

  [self addChild:mySprite];
  [self addChild:mySprite2];
 }
 return self;

---

iPhone-Cocos2d Other

雜項 其它 未整理


向量:
ccpLength
ccpLengSQ
ccpDistance
ccSub





Call function
CCCallFuncND eventFunc = [CCCallFuncND
actionWithTarget:self
selector:@selector(gotoGameScene:data:)
data:role];
[eventFunc execute];





CCSequence, dynamically add action

+(CCFiniteTimeAction *) getActionSequence: (NSArray *) actions
{
 CCFiniteTimeAction *seq = nil;
 for (CCFiniteTimeAction *anAction in actions)
 {
  if (!seq){
   seq = anAction;
  }else{
   seq = [CCSequence actionOne:seq two:anAction];
  }
 }
 return seq;
}

自定義資料
CCNode.tag
CCNode.userData

iPhone Dev Navigation

Last Update: 2011/01/26 17:50+08

Objective-C ／ Cocoa

調用函式
libxml2安裝
libxml2印出文件內容

XCode

加入參考library

XCode - Others

Cocos2d

動畫 (連續圖片播放)
動畫 (連續圖片播放) 2
進度 / 血量條
CCSprite自定觸控事件
其它(雜項)

參考

iPhone Human Interface Guidelines
可用的Xml工具比較
Xml - SAX vs DOM

---

iPhone-Cocos2d Animation Frame

iPhone-Cocos2d 動畫 (連續圖片播放)
Last Update: 2010/07/14 20:42

前置

環境:
XCode 3.2.2
Cocos2d 0.99.4

準備工作 :
Zwoptex (官網)
連續圖片

建立動畫資源檔案

以 Zwoptex 製作 .plist 及 .png
執行 Zwoptex => File => New
再將所有圖片全選, 拖曳到 Zwoptex 的視窗裡

點擊Untrim(不自動剪裁)
選擇適當大小
Layout -> Apply (自動排版)
儲存圖片(Texture, 建議png)
儲存描述檔 ( .plist, 格式為xml, 主要描述各圖檔座標)


把它們加到專案的 Resource 裡吧
加入後, 開啟 .plist -> Root -> Frame 可以看到原始圖檔名稱


接下來的一切動作都只在 init 函式裡

建立動畫來源

接著要建立 CCSpriteSheet 及 CCAnimation

我是以Cocos2d的範本建立專案
如果什麼都沒做就 Debug 的話應該會看到 Hello World
我們不需要這個
請將 init 函式的 if 區塊內容清空
加入 CCSpriteSheet 的 初始化, 看起來會像下面的程式碼

-(id) init
{
 if( (self=[super init] )) {
      CCSpriteSheet *ss = [CCSpriteSheet
                           spriteSheetWithFile:@"fox.png"];
 }
 return self;
}

緊接著 CCSpriteSheet
一樣在 if 區塊裡加入下面的程式碼, 將 CCAnimation 建立起來

[[CCSpriteFrameCache sharedSpriteFrameCache]
  addSpriteFramesWithFile:@"fox.plist"];//Load plist.

NSMutableArray *animFrames = [NSMutableArray array];
for(int i = 1; i <= 10; ++i) {//for each frame.
 [animFrames addObject:
  [[CCSpriteFrameCache sharedSpriteFrameCache]
   spriteFrameByName:
   [NSString stringWithFormat:@"fox_%04d.png", i]]];
}
CCAnimation *anim = [CCAnimation
      animationWithName:@"walk"
      delay:0.1 frames:animFrames];

OK, 一行行說吧
先把 描述檔(.plist)載入

再將每個 Frame 取出並儲存(for)
其中的字串 @"fox_$04d.png"
是圖檔的名稱格式, 它會填入4個數字, 不足補零

最後我們有了圖檔的座標、大小和順序就可以建立動畫

連結你的動畫

  CCAction *action = [CCRepeatForever actionWithAction:
       [CCAnimate actionWithAnimation:anim restoreOriginalFrame:NO]];

CCSprite 要執行什麼動作都必需要依靠 CCAction 來操作
所以我們將 CCAnimation 與 CCAction 做個連結吧


  CCSprite *sprite =[CCSprite
         spriteWithSpriteFrameName:@"fox_0001.png"];

  CGSize winSize = [CCDirector sharedDirector].winSize;
  sprite.position = ccp(winSize.width/2, winSize.height/2);

這裡值得提的, 大概是 spriteWithSpriteFrameName
不再是用一般 Resource 的圖檔, 而是來自 Frame name

  [sprite runAction:action];
  [ss addChild:sprite];
  [self addChild:ss];

sprite 要執行剛建好的動作(CCAction)
再將 sprite 加入 ss(CCSpriteSheet), 以連結圖檔
最後把 ss 加入當前場景即可

恭喜，執行吧!!

完整專案下載

---

Add reference library for iPhone

在 iPhone 專案裡, 加入參考library.

環境: XCode 3.2.2

流程

• 創建靜態library


• 創建iPhone專案


• 加入靜態library


• 同步編譯library


• 標頭檔(.h)引入

創建靜態library

• 1.1 開啟XCode => File => new Project


• 1.2 選擇專案類型: library => Cocoa touch static library




• 1.3 輸入 lib 名稱 (ex: MyLib)

創建iPhone專案

• 2.1 開啟XCode => File => new Project


• 2.2 選擇專案類型: Application => View-based Application (請依需求選擇)


• 2.3 輸入專案名稱 (ex: MyApp)

加入靜態library

• 3.1 拖曳 MyLib 到 MyApp (跨視窗)




• 3.2 會彈出設定視窗, 取消勾選 "Copy Items ...", 並勾選下面的 "Add to targets" 裡的 MyApp, 點擊 "Add"




• 3.3 在 MyApp 專案裡, 展開剛加入的library, 裡面有個 libMyLib.a, 拖曳到 Targets => MyApp => Link Binary With Libraries



同步編譯library

到此算是完成加入參考 lib 的動作, 但它不會自動重新編譯, 因此接下來把它加入相依性吧

• 4.1 在 MyApp 專案裡, Targets => MyApp 上點擊右鍵 => Get Info => General => Direct Dependencies, 加入 MyLib



標頭檔(.h)引入

• 5.1 在4.1的地方, 有個頁籤 "Build" => 搜尋 "Header Search Paths", 加入標頭檔所在路徑
  如果 2 個專案是放在同一個資料夾的話, 可以輸入 "${PROJECT_DIR}/../MyLib"



參考

http://www.amateurinmotion.com/articles/2009/02/08/creating-a-static-library-for-iphone.html

Install MacOS using Vmware on Windows

本文純屬興趣測試

在Windows平台, 使用Vmware安裝Mac OS

準備工作

1. Vmware
2. Mac Os X - Snow Leopard 10.6.2
3. 導引映像 - darwin.iso (本文用) 或 Rebel EFI.iso

步驟

1. 安裝Vmware
2. 新增虛擬機器(執行Vmware -> File -> New -> Virtual Machine)

會出現Wizard, 選擇 Typical

預設載入的光碟映像檔, 選擇導引映像(darwin.iso), 可安裝時再設定


OS 選擇 Other->FreeBSD 64-bit, 等下會修改, 猜測是較接近Mac的配置




選擇虛擬機器要放哪

硬碟配置 基本16G, 視個人需求




3. 修改設定檔
在你選擇的虛擬機器位置, 以記事本開啟 .vmx
加入 paevm = "true"
修改 guestOS = "darwin10"
存檔, 重啟Vmware

4. 虛擬機 設定
你的Vmware虛擬機 -> 右鍵 -> Setting


移除軟碟 (Click floppy -> Remove)
光碟改成SCSI (Click CD/DVD -> Advanced.. -> SCSI 選個沒在用的吧)


Note. 頁籤Options -> General, 可在右邊看到version: Mac OS X Server 10.6 (步驟3的結果, 必要)(汗。＿。||)


5. 導引Mac安裝
啟動虛擬機(記得掛載導引映像)
看到 "Please wait for the DVD to load...", 換掛載Snow Leopard, (注意: 需勾選 "Connected")

按 F8 要求輸入其它安裝選項, 輸入 "-v", Enter (非必要, 只是會跑出啟動的Console)


6. Mac安裝
若看到選擇語系的畫面, 就恭喜你囉

下一步 -> 繼續 -> 同意 -> 選擇安裝磁碟清單是空的? 因為還沒分割和掛載
上面有個 工具程式 -> 磁碟工具程式...

點左邊的磁碟 -> 右邊的分割, 會出現分割設定, 選架構(1個分割區), 填名稱 然後套用

如果沒有自動掛載, 左邊的磁碟按右鍵, 掛載
關閉磁碟工具視窗
OK 已經有磁碟了, 點安裝唄, 裝完就可以用了

後記

我這邊目前重啟要掛載導引光碟才能進到 Mac OS 裡.



測試平台1
CPU : Intel Core2 Quad Q8400 2.66 GHz
Board : Gigabyte - EP43T-USB3
Ram : 4 GB
Display : Nvidia GeForce GTX250
OS : Windows 7 x86


測試平台2
CPU : Intel Core i5 750
Board : 待查
Ram : 8 GB
Display : Nvidia GeForce GTX 275 (SLI)
OS : Window 7 x64
備註: 無法用dmg安裝, 轉iso後仍可


測試平台3 - Notebook: Asus N80Vc
CPU : Intel Core 2 Duo P8400
Chipest : Intel PM45 Express
Ram : 4 GB
Display : Nvidia GeForce 9300m
OS : Win Vista x86


驅動程式下載
Sound
VGA

參考

http://wiki.osx86project.org/wiki/index.php/Vmware
http://lingbug.spaces.live.com/blog/cns!F1DDC825780F3571!215.entry

---
